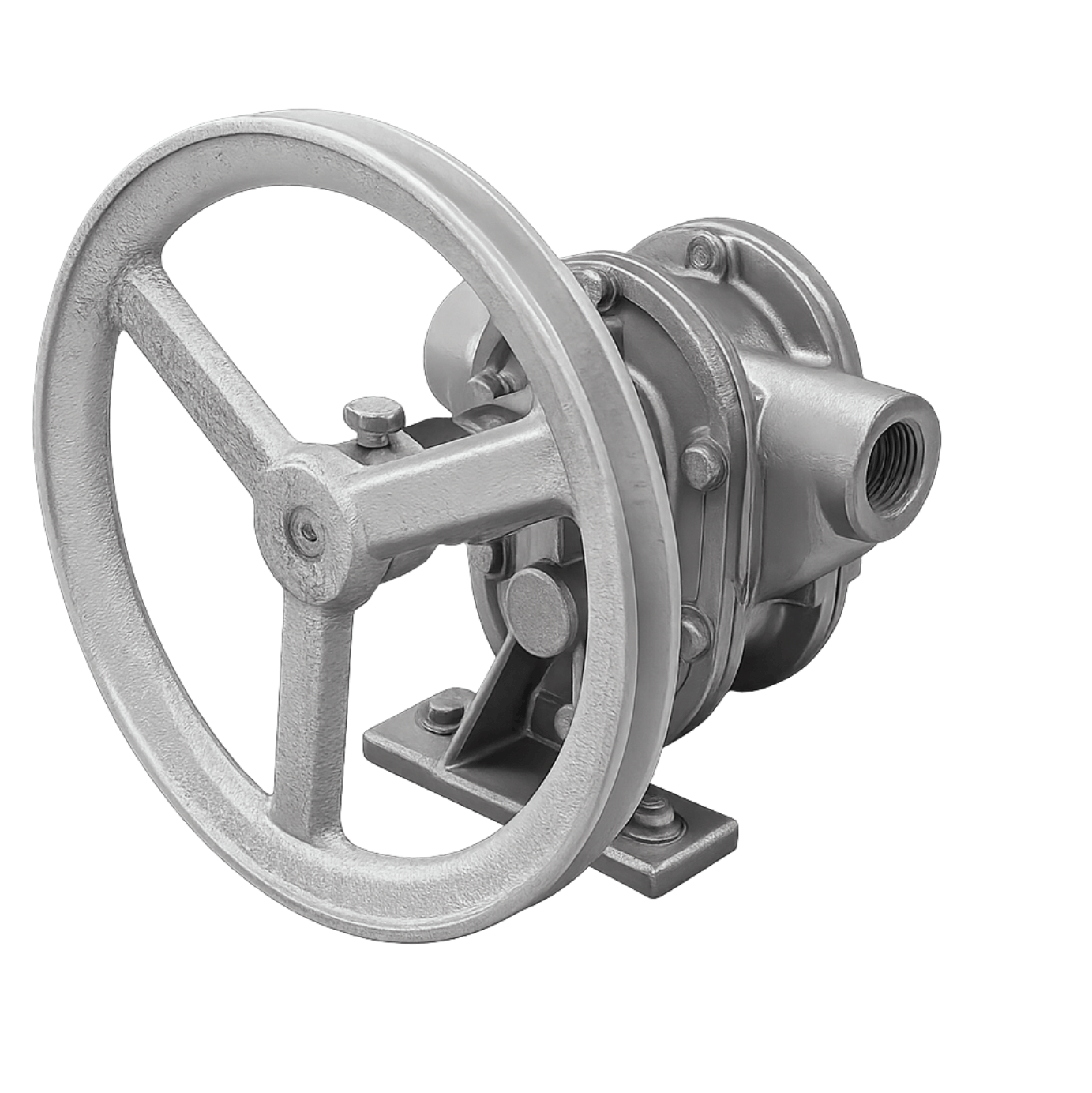

Stainless steel Belt-driven Gear Pump (Oil Type)
Model :
CUS series
CU Belt-driven Gear Pump
- Various mineral oils
- Chemical liquid pumping
- Food oils
- Soap
- Resin solvent
- High viscosity molasses
- Various types of liquid filtration and filling
- The suction power is similar to that of a vacuum pump, it is easy to absorb liquid, has correct tooth shape, is precise and smooth, rotates quietly, is wear-resistant and has strong toughness.
- Use special stainless steel spring with oil retaining ring.
| TYPE | POWER | BORE | SPEED | CAPACITY | PRESSURE |
|---|---|---|---|---|---|
| HP | Inch(mm) | rpm | L/min | Kg/cm2 | |
| A06 CUS-012 | ½ | ½" (12) | 450 | 14 | 3 |
| A06 CUS-020 | ½ - 1 | ¾" (20) | 430 | 35 | 4 |
| A06 CUS-025 | 1 - 2 | 1" (25) | 430 | 48 | 4 |
| A06 CUS-030 | 1 - 3 | 1¼" (30) | 430 | 56 | 4 |
| A06 CUS-040 | 2 - 5 | 1½" (40) | 430 | 95 | 4 |
| A06 CUS-050 | 3 - 5 | 2" (50) | 430 | 150 | 4 |
| A06 CUS-080 | 10 | 3" (80) | 350 | 260 | 4 |

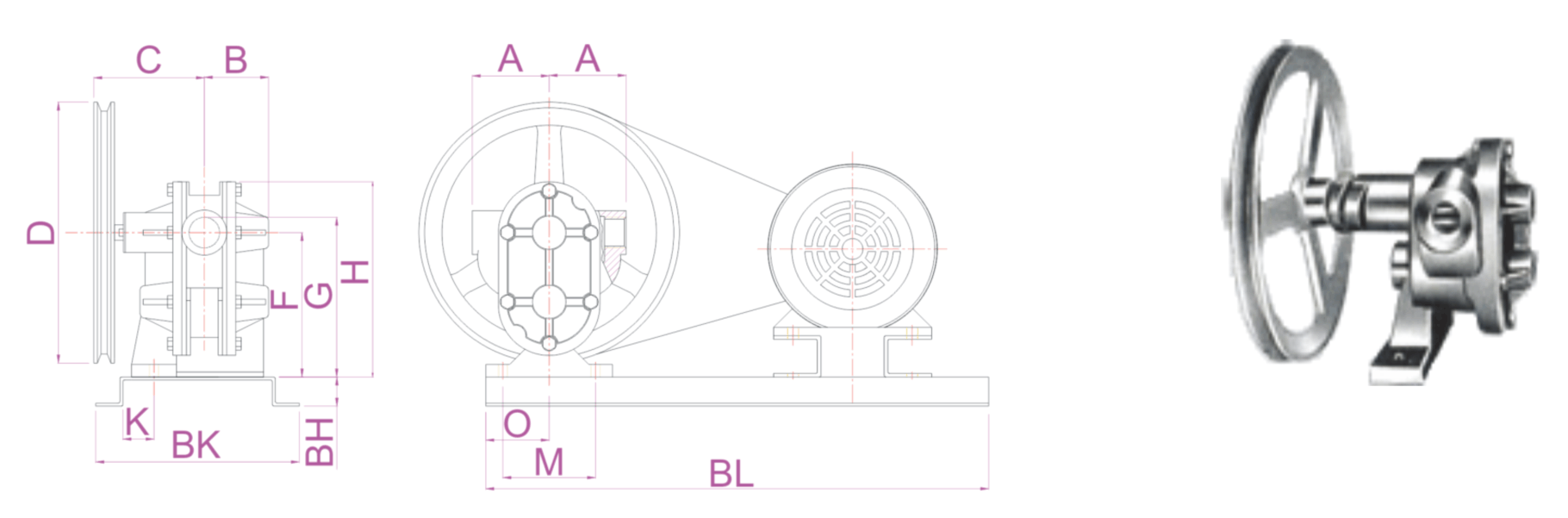

| TYPE | A | B | C | D | E | G | H | K | L | O | BH | BK | BL | M |
Number of grooves |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A06 CUS-012 | 68 | 50 | 120 | 178 | 90 | 98 | 150 | 45 | 35 | 60 | 30 | 210 | 403 | 65 | 1A |
| A06 CUS-020 | 80 | 64 | 148 | 255 | 120 | 128 | 178 | 45 | 35 | 71 | 30 | 210 | 505 | 110 | 1B |
| A06 CUS-025 | 93 | 64 | 148 | 255 | 128 | 138 | 195 | 42 | 35 | 77 | 30 | 210 | 505 | 120 | 1B |
| A06 CUS-030 | 93 | 71 | 155 | 255 | 130 | 140 | 195 | 42 | 35 | 77 | 30 | 210 | 505 | 120 | 1B |
| TYPE | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A06 CUS-040 | 360 | 270 | 90 | 35 | 160 | 330 | 760 | 300 | 140 | 660 | 194 | 190 |
| A06 CUS-050 | 410 | 310 | 100 | 35 | 180 | 330 | 760 | 355 | 170 | 660 | 200 | 211 |
| A06 CUS-080 | 560 | 400 | 160 | 55 | 240 | 460 | 990 | 450 | 220 | 920 | 255 | 270 |
